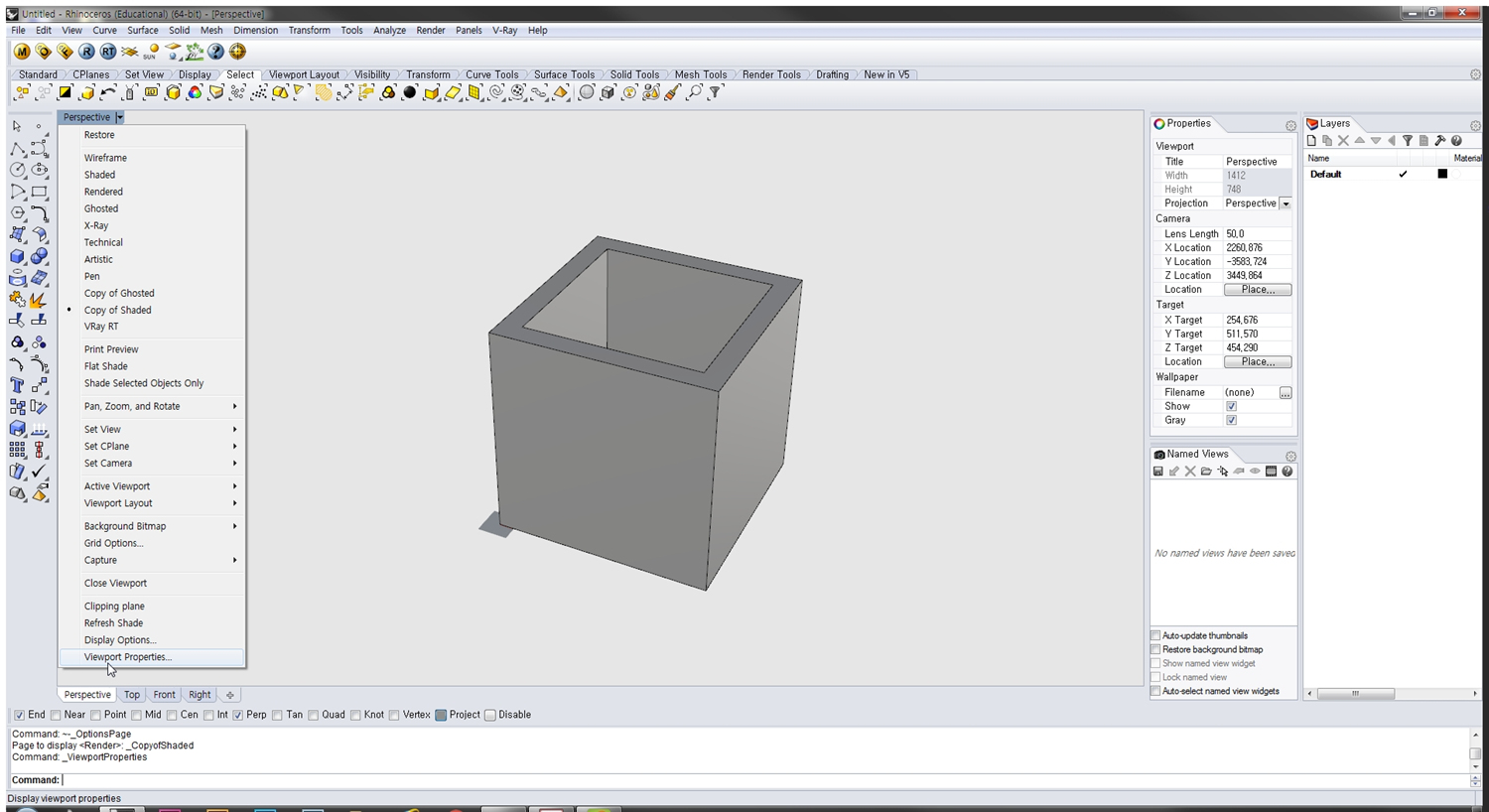

01 라이노에서 아이소메트릭 그리기

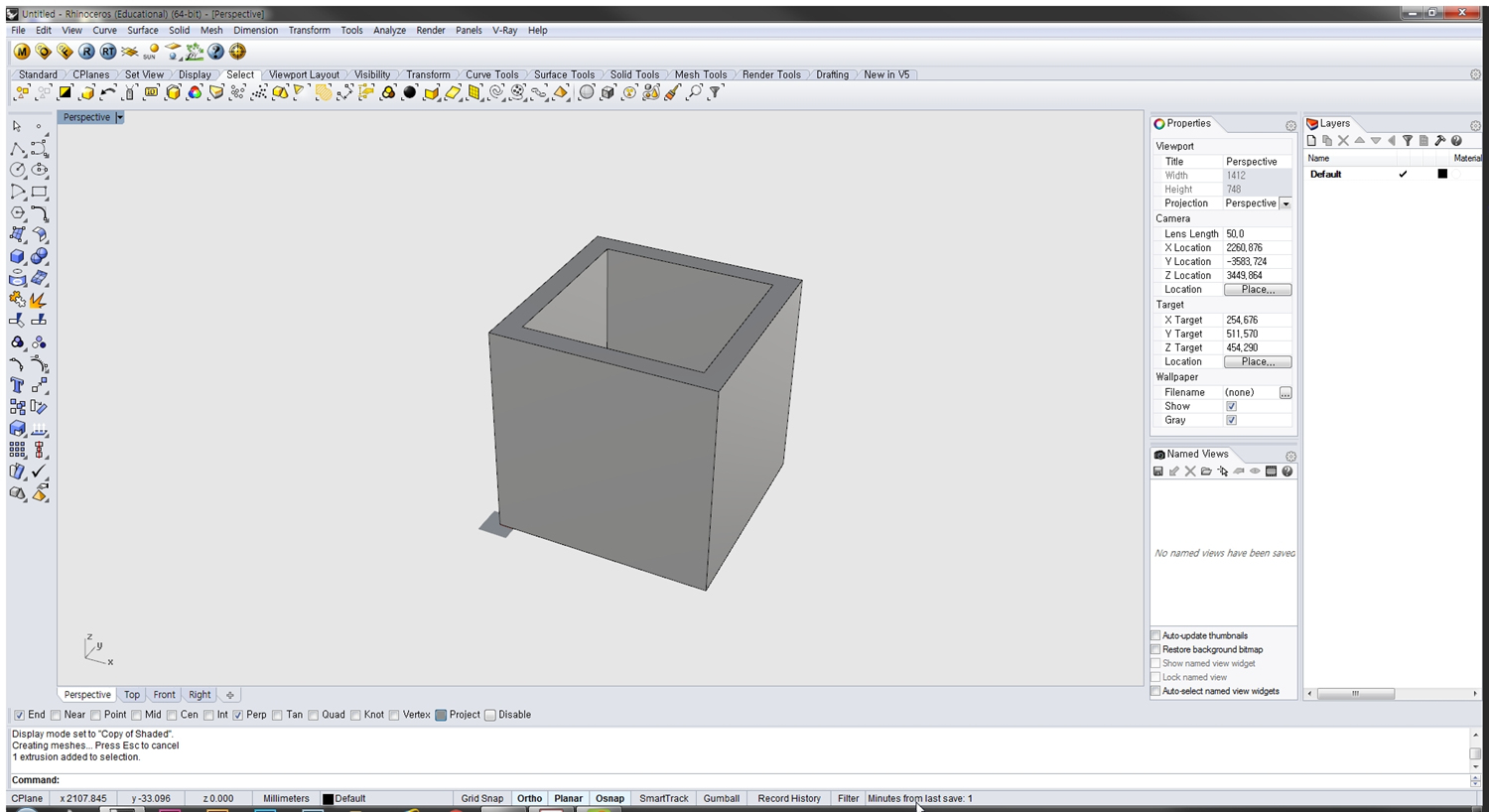

라이노에서 모델링을 했다면, 아이소메트릭으로 표현하는 것은 어렵지 않다. 액소노메트릭의 한 종류로 여겨지는 아이소메트릭은 투시도를 그리지만, 치수에는 왜곡이 없게 그리는 기법이다.

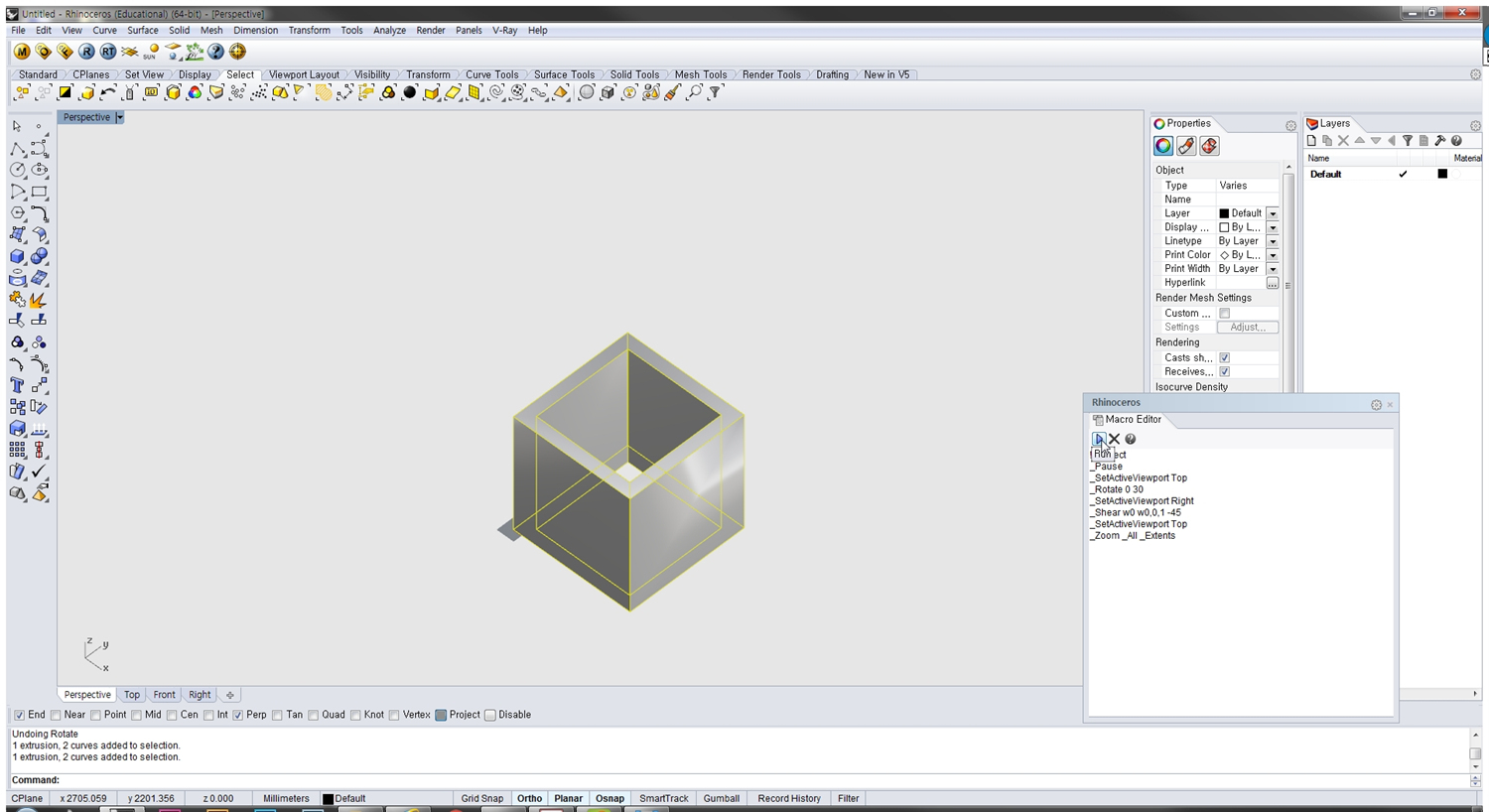

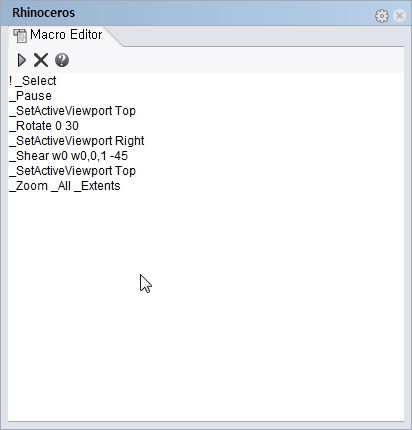

Open MacroEditor.

! _Select
_Pause
_SetActiveViewport Top

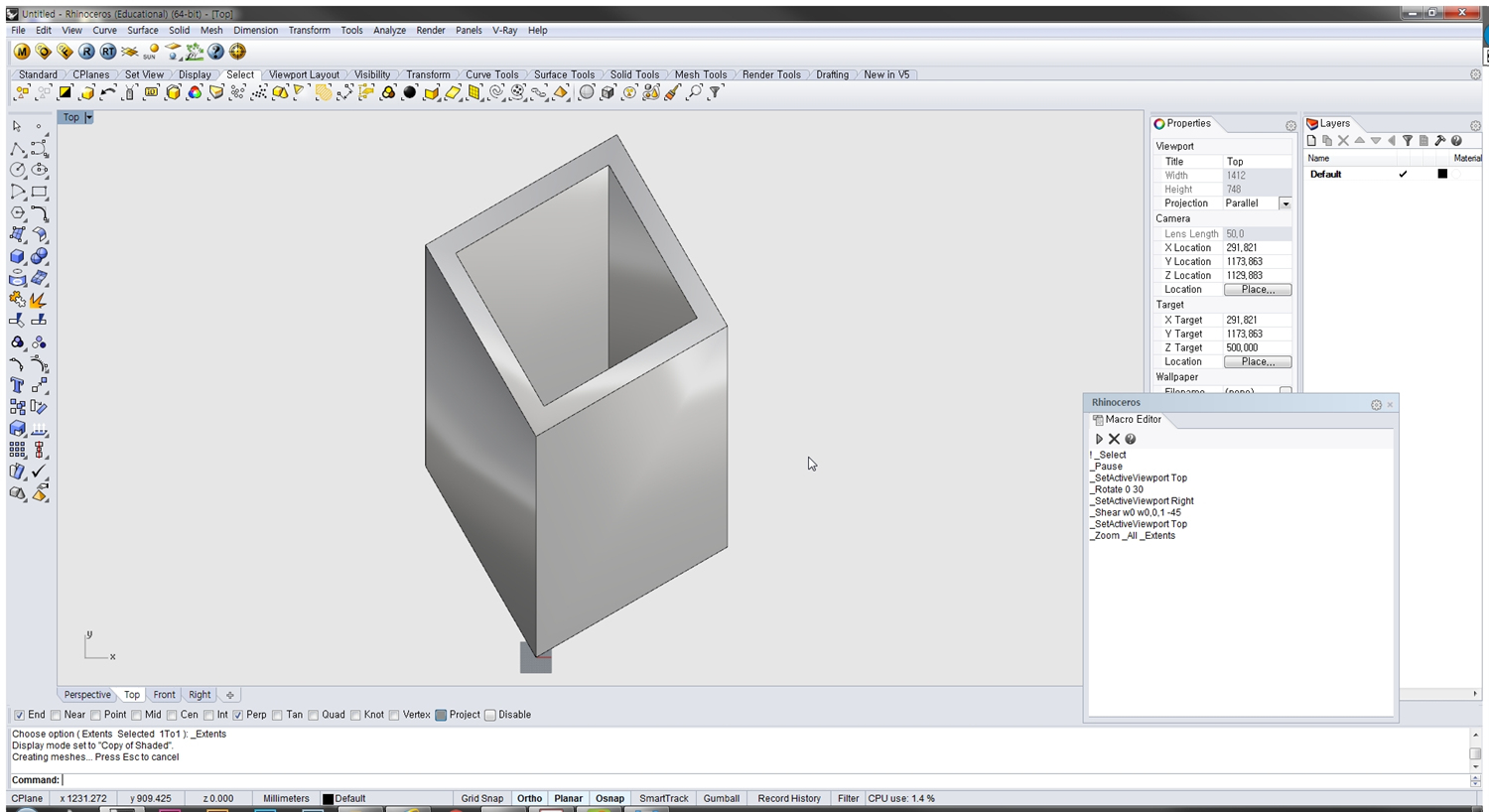

_Rotate 0 30
_SetActiveViewport Right

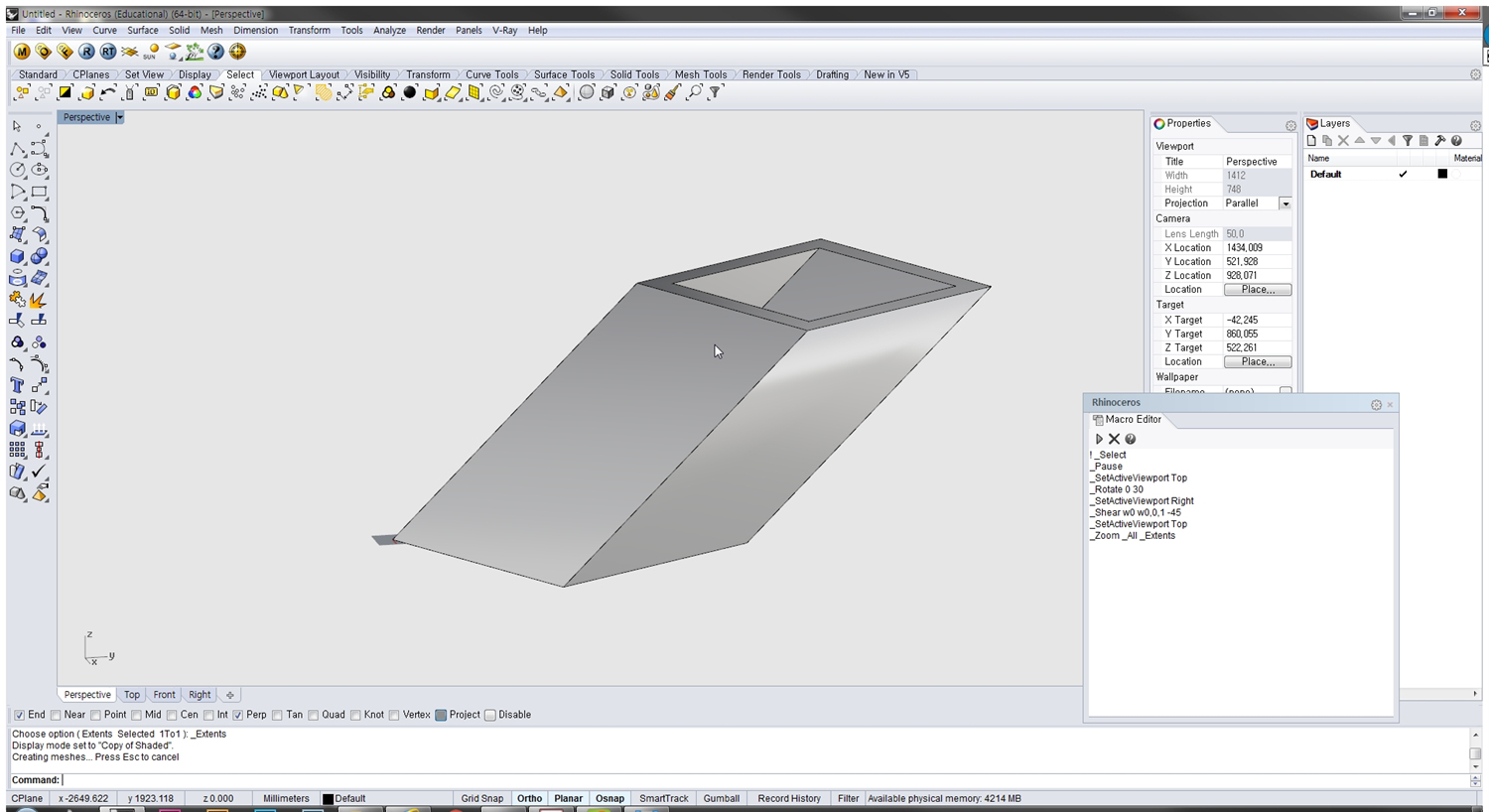

_Shear w0 w0,0,1 -45
_SetActiveViewport Top
_Zoom _All _Extents


And make2d
