커튼을 그릴 일이 있었다. 구불구불한 곡선을 평면 상에서 그려야 하는데, 아무리 생각해도 arc를 반복해서 그리는 일은 답이 아닐 것 같아 관련 리습이 있나 검색 도중 하나 찾아냈다.

오로지 커튼을 위한 리습은 아니어서 여러 상황에서 응용하여 사용 가능하다. 사인 그래프를 그리는 리습이라고 생각하면 편하다. 얼마 전에도 한 번 사용할 일이 있었는데, 이번에는 외벽 마감재로 아연도 골강판을 사용했기 때문이었다.

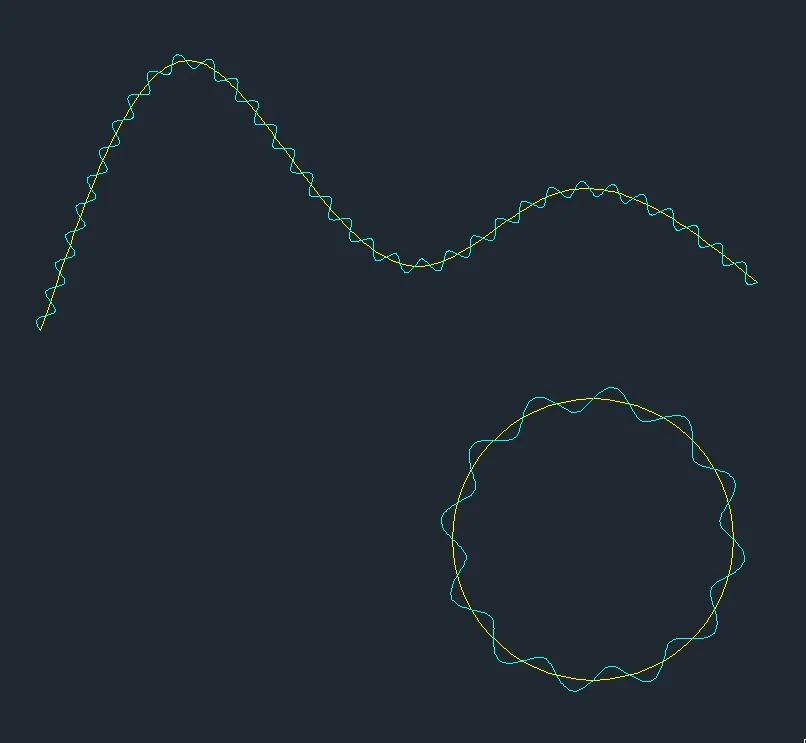

직선이나 곡선이나 원, 호 등 다양한 모양의 선을 기반으로 sin 그래프 모양의 선을 뽑아낸다. 명령어는 FLEX. 원래 다른 것이었는데, 내가 바꿨던 기억이 난다. 리습으로 들어가 바꿀 수 있으니 편한 대로 사용하면 되겠다.

리습 명령어를 입력하면 먼저 뭘 기초로 하여 곡선을 만들 것인지 물어보는데, 바로 그릴 수 있는 것이면 L(Line)도 괜찮다. 나는 E(Existing Line)를 눌러서 미리 그려놓은 기초 선을 이용한다. 그 다음에는 R(Retain)을 눌러서 기초 선을 남겨놓거나 아니면 D(Delete)를 눌러서 기초 선을 삭제할 수 있다. 기초 선을 선택하거나 그렸다면, 다음으로 두 가지 숫자를 더 입력하게 되는데 첫 번째 숫자를 N1 이라고 하고 두 번째 입력해야 하는 숫자를 N2라고 하자.

N1: With(overall) of sine wave
N2: Full-S cycle length as ratio of width

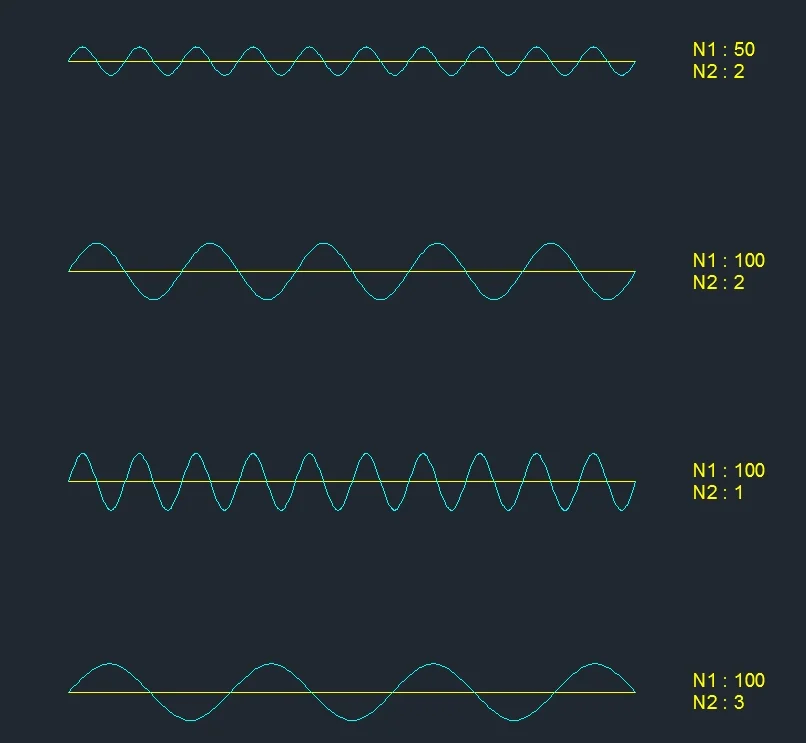

N1은 사인 그래프의 가장 낮은 지점에서부터 가장 높은 지점까지의 거리를 말하는 것으로 height 정도로 생각하면 된다. N2는 사인 그래프의 width로 보면 되는데 얼만큼 주기가 빠르게 반복되는 지를 묻는 것이다. 거리가 아니라 N1의 몇 배를 한 주기로 볼 것인지 물어본다.

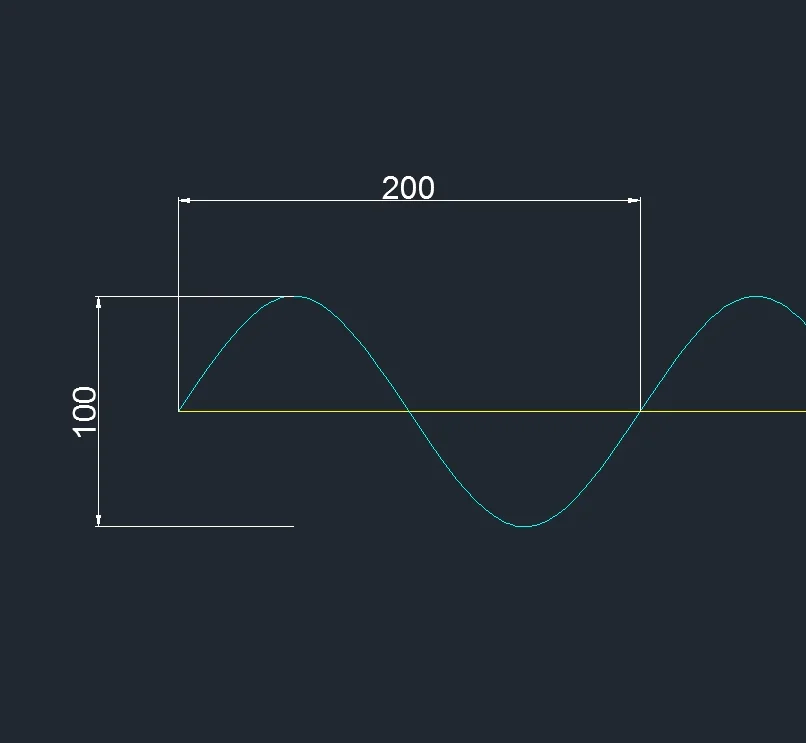

예를 들어 N1을 100이라고 입력하고, N2를 2라고 입력했을 때에는 아래와 같은 곡선이 생긴다. 한 주기의 길이가 200이 된 것은 N1×N2 이기 때문.
